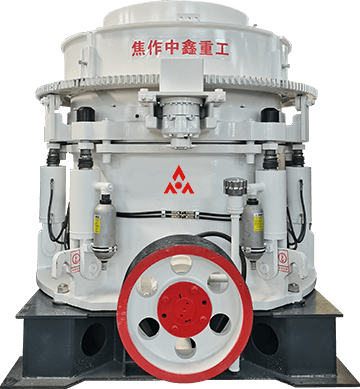

XHP液壓圓錐破碎機原理介紹

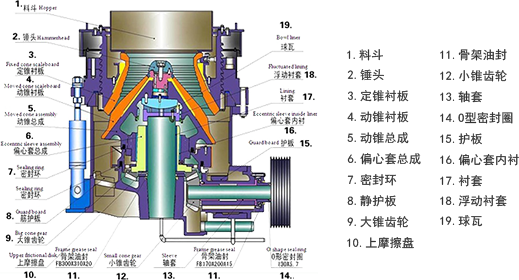

圓錐破碎機主要有機架、水平軸,、動錐體,、平衡輪、偏心套,、上破碎壁(固定錐),、下破碎壁(動錐)、液力偶合器,、潤滑系統,、液壓系統。
適用物料：鵝卵石,、玄武石,、花崗石、鐵礦石
應用領域：從石灰石到玄武巖,，從石料生產到各種礦石破碎,，完成各種中碎、細碎,、超細碎作業。
進料粒度：≤1020MM
產量：3-500T/H

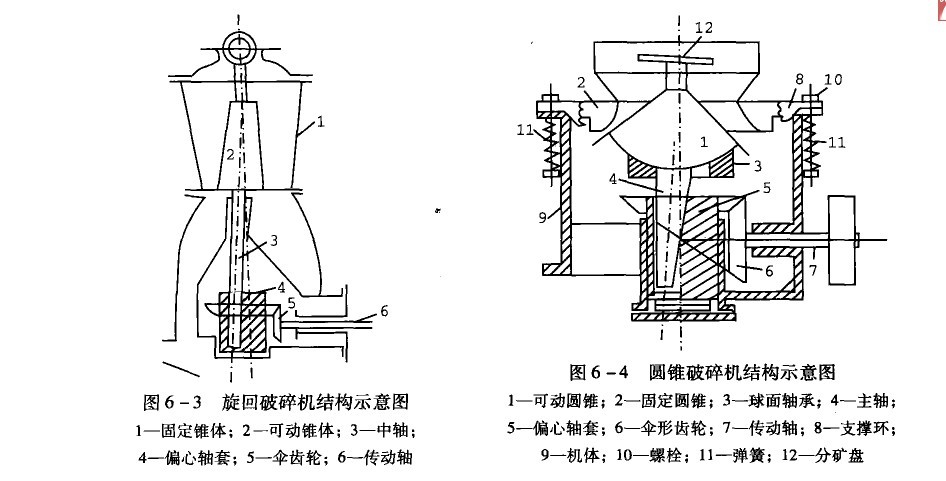

電動機通過傳動裝置帶動偏心套旋轉,，動錐在偏心軸套的迫動下做旋轉擺動,，動錐靠近靜錐的區段即成為破碎腔，物料受到動錐和靜錐的多次擠壓和撞擊而破碎。動錐離開該區段時,， 該處已破碎至要求粒度的物料在自身重力作用下下落,，從錐底排出。
適用物料：鵝卵石,、玄武石,、花崗石、鐵礦石
應用領域：從石灰石到玄武巖,，從石料生產到各種礦石破碎,，完成各種中碎、細碎,、超細碎作業,。
進料粒度：≤1020MM
產量：3-500T/H
該機的優勢就在于獨特的液壓系統，液壓系統可以用來調整破碎機排礦口的大小,，液壓系統可有效地保證設備的安全運轉,。在破碎腔中有異物時,，液壓系統可使動錐體自動下退,， 當異物排出后，該系統使下退的動錐體自動復位,。
適用物料：鵝卵石,、玄武石、花崗石,、鐵礦石
應用領域：從石灰石到玄武巖,，從石料生產到各種礦石破碎，完成各種中碎,、細碎,、超細碎作業。
進料粒度：≤1020MM
產量：3-500T/H
優勢介紹將較高的轉速與沖程結合,，使XHP破碎機的額定功率和通過能力大大提高，提高了破碎比和生產效率,。該液壓圓錐破碎機將破碎沖程,、破碎速度以及破碎腔形狀的組合設計。
結構合理,，破碎原理及技術參數先進，運轉可靠,，運行成本低,；破碎機的部件均有耐磨保護，將維修費用降低到較低限度，一般使用壽命可提高30%以上,。
通過采用粒間層壓原理設計的特殊破碎腔及與之相匹配的轉速，取代傳統的單顆粒破碎原理,，實現對物料的選擇性破碎,，顯著提高了產品細料比例和立方體含量，較大程度上減少了針片狀物料,。
獨特的稀油潤滑系統設計,，大大提高了設備使用壽命,。高性能非接觸 式迷宮密封件無磨損，提高了阻擋粉塵的可靠性,，從根本上消除了原 彈簧圓錐破碎機油水混合等常見故障,。
液壓調節排料口和過載保護使破碎機運轉水平得到很大提高,，使維修 更簡單、操作更方便,、停機時間更短,；XHP系列圓錐破碎機雙向過鐵 釋放液壓缸能夠讓鐵塊通過破碎腔，該機在發生過鐵及瞬時悶車的情 況下,，能液壓起頂,，自動排料，大大降低了原彈簧圓錐破碎機需停機 進行人工排料的煩惱,。

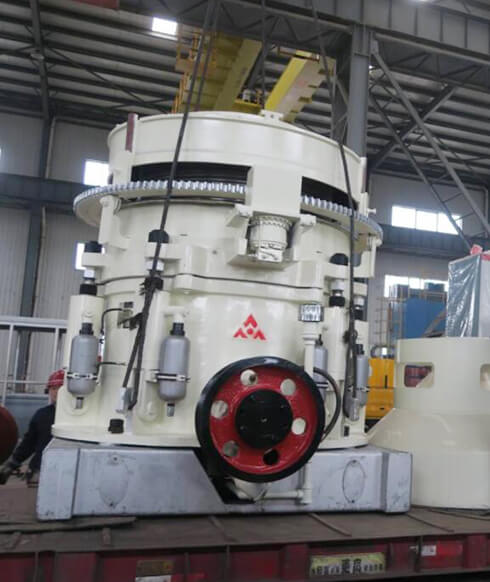

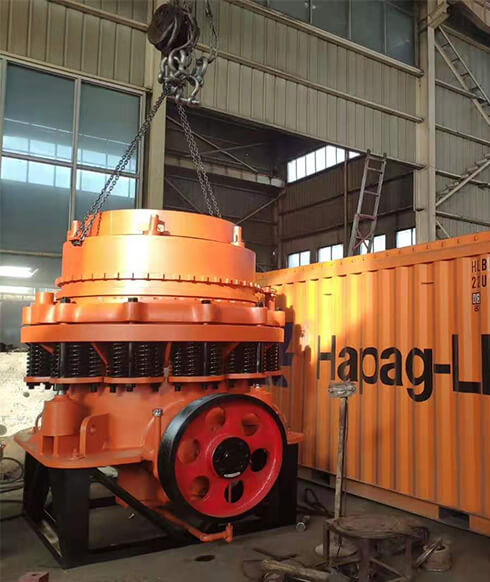

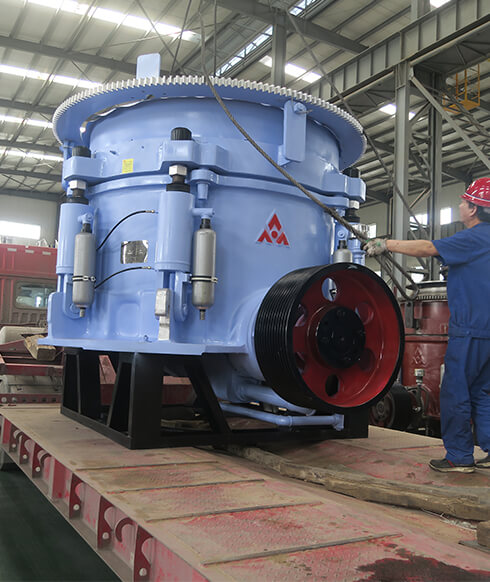

XHP液壓圓錐破碎機發貨現場
XHP液壓圓錐破碎機物料適用范圍
公路
鐵路
修橋
建筑
XHP液壓圓錐破碎機技術參數|
型號 Model |
破碎腔型 Cavity |
標準型 | 短頭型 | 功率 | 生產能力 | ||
|
給料口尺寸 Feeding Size(MM) |
排料口尺寸Discharging Size(MM) |
給料口尺寸 Feeding Size(MM) |
排料口尺寸Discharging Size(MM) | ||||
| XHP200 | 超粗(BC) | 132-200 | 90-250 | ||||
| 粗(C) | 185 | 19 | 76 | 10 | |||
| 中 | 125 | 17 | 54 | 6 | |||
| 細(F) | 95 | 13 | 23 | 6 | |||
| 超細(BF) | 10 | 5 | |||||
| XHP300 | 超粗(BC) | 230 | 25 | 180-250 | 110-440 | ||
| 粗(C) | 210 | 20 | 75 | 10 | |||
| 中 | 150 | 15 | 50 | 8 | |||
| 細(F) | 105 | 10 | 20 | 6 | |||
| 超細(BF) | 20 | 6 | |||||
| XHP400 | 超粗(BC) | 295 | 30 | 280-355 | 140-630 | ||
| 粗(C) | 250 | 25 | 90 | 10 | |||
| 中 | 195 | 20 | 50 | 8 | |||
| 細(F) | 110 | 14 | 40 | 6 | |||
| 超細(BF) | 30 | 6 | |||||
| XHP500 | 超粗(BC) | 330 | 30 | 355-450 | 175-790 | ||
| 粗(C) | 285 | 25 | 90 | 13 | |||
| 中 | 200 | 20 | 55 | 10 | |||
| 細(F) | 133 | 16 | 40 | 8 | |||
| 超細(BF) | 35 | 6 | |||||
| XHP800 | 超粗(BC) | 353 | 32 | 550-630 | 260-1200 | ||
| 粗(C) | 297 | 32 | 155 | 13 | |||
| 中 | 267 | 25 | 92 | 10 | |||
| 細(F) | 219 | 16 | 33 | 6 | |||
| 超細(BF) | |||||||

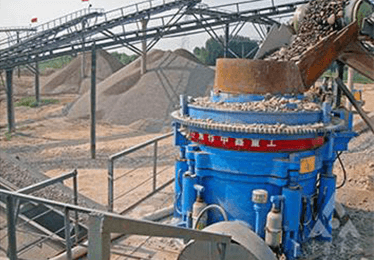

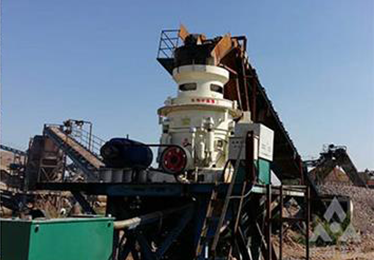

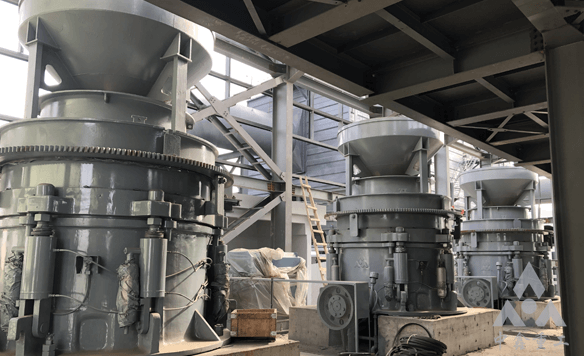

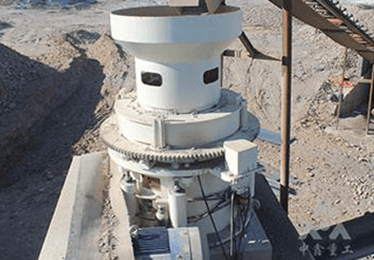

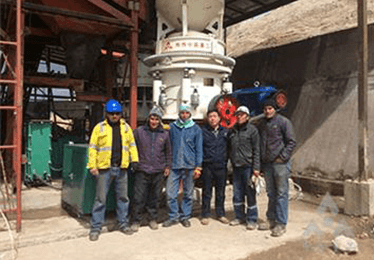

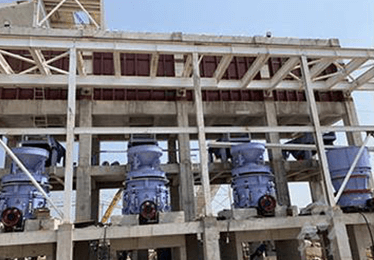

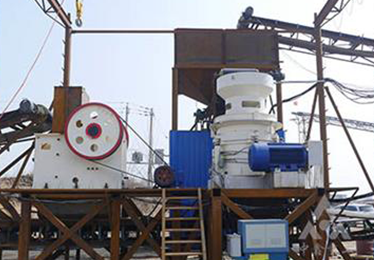

XHP液壓圓錐破碎機生產線現場
生產線案例XHP液壓圓錐破碎機使用常見問題問1.為什么圓錐破碎機強烈震動，而動椎轉速卻加快,？
答原因分析：主軸與襯套間無油或不清潔,、可動錐下沉或球面軸承壞損或錐形襯套間隙小,；
解決方法：停機檢查,，找出原因/清洗、加油/修理或更換或調整間隙,。
問2.設備出現傳動軸轉動不均勻,，聲音不正常，皮帶輪轉動而動錐不動,，為什么,？
答原因分析：圓錐齒輪的齒安裝缺陷,，運轉中傳動軸軸向間隙過大而磨損或損壞、皮帶輪或齒輪鍵損壞或不可破物導致軸折斷,，
解決方法：停機換齒輪,、校正嚙合間隙或更換主軸，強化除鐵系統,。
問3.設備的冷卻器基本不起作用,，不知道是什么原因？
答原因可能為無冷卻水或供水不足冷卻系統堵塞,，
解決方法：開大水門,，正常給水，檢查水壓表,，清洗冷卻器,。
問4.從冷卻器出來的油溫超過45℃，是什么原因,？
答故障原因： 1,、沒有冷卻水;2、冷卻水溫度高;3,、冷卻器堵塞,。
故障排除方法：給冷卻水;查是否水壓太低，并盡可能地增大壓力,，檢查冷卻水溫度; 清洗冷卻器,。
問5.油流指示器內沒有油流，但油壓低于0.5MPa
答故障原因： 1.油溫低; 2.油開關未開好; 3.油泵不好用;
故障排除方法：1油加熱; 2將開關開好; 3停止破碎機,更換油泵;
